Проведение тепловакуумных испытаний

КНТЦ «Алюминиевые тепловые трубы» выполняет комплексные теплотехнические испытания тепловых труб и систем охлаждения на их основе, в том числе, термовакуумные испытания каркасов солнечных батарей, солнечных преобразователей и других элементов космических аппаратов, в том числе макетов микроспутников. Испытания проводятся в термовакуумных камерах ТВК-2,5 и ТВК-0,12 и на экспериментальных стендах.
Испытания проводятся в термовакуумных камерах ТВК-2,5 и ТВК-0,12 и на экспериментальных стендах.

Термовакуумная камера ТВК-2,5

Технические характеристики - Полезный объем вакуумной камеры: 2,5 м³ - Предельный вакуум: 10-6 мм рт.ст. - Холодоноситель: жидкий азот - Минимальная температура криоэкранов: 80°К - Степень черноты криоэкранов: ≥ 0,92 - Плотность потока излучения: 1000-4000 Вт/м2 - Диапазон длин волн излучения: 0,25-2,5 мкм - Потребляемая мощность стенда: не более 10 кВт - Габаритные размеры стенда: 8 х 8 х 3 м В состав стенда ТВК-2,5 входят: вакуумная установка, криогенная система, имитатор солнечного излучения (пленочные нагреватели), имитатор излучения Земли, автоматизированная многоканальная система измерения температуры, блок измерения интенсивности излучения, опорно-подвесная система.

Термовакуумные испытания теплового макета микроспутника МС-1-ТК-ТВ

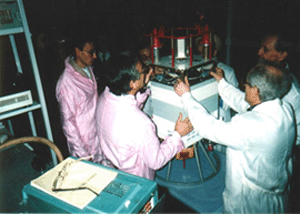

входной контроль теплового макета микроспутника	установка датчиков температуры

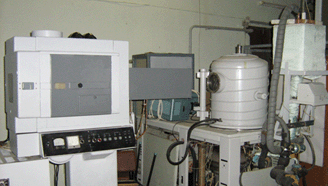

Внешний вид термовакуумной камеры ТВК – 0,12 и её структурно-функциональная схема

Технические характеристики
- Давление в рабочем объеме камеры:
не более 5•10-5 мм рт. ст.
- Температура азотного экрана:
не более минус 180 °С
- Степень черноты криоэкранов:
> 0,92
- Имитатор Солнца обеспечивает:
плотность излучения - 1400 Вт/м2 и спектральный диапазон, максимально приближенный к спектру Солнца.

Основными составными частями ТВК – 0,12 являются:
1. Вакуумная камера с откачной системой. 2. Имитатор космического пространства (ИКП), состоящий из криоэкранов с системой подачи жидкого азота.
3. Имитатор солнечного излучения, включающий оптико-механический блок источника излучения, эллипсоидный отражатель 358-180 с боковыми вырезами: блоки и приборные стойки управления и контроля параметров.
4. Информационно-измерительная система (ИИС) с автоматической обработкой экспериментальных данных.
5. Узел крепления объекта испытаний, каналы электропитания и управления, линии связи от датчиков температуры, тепловых потоков и др.
