Устройство и принцип работы тепловой трубы

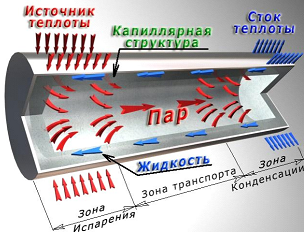

Классическая тепловая труба представляет собой герметичный, как правило,
металлический цилиндрический корпус, внутри которого имеется капиллярная структура:
конструкционная (в виде канавок в стенке корпуса) или вставная (из спеченных частиц порошка
или дискретных волокон). Капиллярная структура насыщена необходимым количеством рабочей
жидкости.
Функционирует ТТ следующим образом. Теплота от источника, подведенная к наружной поверхности
корпуса в зоне испарения, вызывает испарение (либо кипение) рабочей жидкости в капиллярной
структуре этой зоны. Образовавшийся пар через транспортную зону движется в зону
конденсации, где происходит его конденсация по причине стока (отвода) теплоты в этой зоне.
Конденсат возвращается в зону испарения по капиллярной структуре под воздействием
капиллярных сил.
По сравнению с традиционными типами теплопередающих устройств, ТТ обладает рядом ценных
свойств и преимуществ. Главным из них является «сверхтеплопроводность», т.е.
передача больших тепловых потоков при минимальном перепаде температуры между зоной
испарения и конденсации. По своей эффективной теплопроводности ТТ превосходит
теплопроводность, например, меди в сотни и тысячи раз.
Основные характеристики выпускаемых ТТ
- Тип:
тепловые трубы постоянного термического сопротивления с продольными конструкционными канавками
- Материал:
алюминиевый сплав АД-31-Т1 по ГОСТ 4784-74
(алюминиевый сплав 6060 по американскому стандарту AMS 4116)
- Термическое сопротивление ТТ:
от 0,01 до 0,12 К/Вт
- Длина корпуса ТТ:
от 0,1 до 6 м (оговаривается в заказе)
- Плотность подводимого теплового потока:
от 0,01 до 20 Вт/см²
- Диапазон рабочих температур:
от -190 °С до +250 °С
- Рабочая жидкость:
азот, аммиак, метан, пропилен, спирты, ацетон, вода.
Применение
- cистемы охлаждения, термостатирования или терморегулирования устройств космической техники
- системы обеспечения тепловых режимов радиоэлектронного оборудования в разных отраслях промышленности
- холодильное оборудование: бытовые холодильники, охладители напитков и др. на основе элементов Пельтье и абсорбционно-диффузионного эффекта
- медицинская техника: криоинструменты и тепловые раздражители живой ткани в дерматологии, косметологии, урологии, хирургии и др.
- термическая бытовая техника: обогреватели, солнечные коллекторы, печи и т.п.
